產品名稱:
數控火焰多頭直條切割機型號:
YCZT丨HGZ-4000丨CNC-CG4000丨GS/Z
產品摘要:
HGZ-4000數控火焰多頭直條切割機,又稱CNC-CG4000C多頭直條數控火焰切割機，武漢華宇誠GS/Z系列數控/多頭直條切割機，H鋼構數控直條分條機,H型鋼鋼結構數控火焰切割機,咨詢熱線：18986290037
- 產品描述
產品介紹： YCZT-4000數控火焰多頭直條切割機（H型鋼數控切割機）
多頭直條數控火焰切割機是一種將電腦控制、精密機械及氧氣—乙炔燃?xì)馇懈钊呦嘟Y(jié)合的高效熱切割自動化設備其數控割炬可以切割任意形狀的板材。在門架的的另一側安裝有多把割炬，可用來切割多個鋼板直條，切割時鋼板同時受熱并冷卻，從根本上消除了旁彎現象。
切割材料種類：碳鋼板
數控切割厚度：6-200mm（常規），特殊厚度可定制，較大切割厚度可達600mm
直條切割厚度：6-50mm（常規），特殊厚度可定制，較大切割厚度可達100mm
機床軌道寬度：2500mm-10000mm（按需定制）
有效切割寬度：1500-9000mm（按需定制）
機床軌道長度：長度不受限制，按需定制
有效切割長度：機床軌道長度減去2000mm
伺服驅動電機：日本松下/日本安川 交流伺服雙邊驅動
選 配：可與等離子切割機組和安裝在一臺機床上
產品型號/價格：YCZT-4000數控火焰多頭直條切割機（￥：面議）

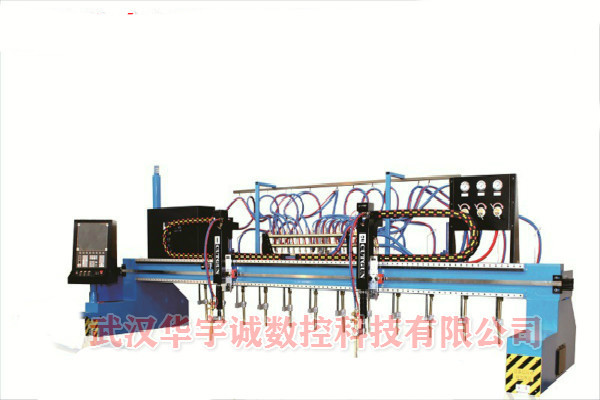

外形如圖所示。該型切割機為龍門式結構，控制系統采用新研發數控切割機專用系統（17吋彩色屏幕），該型切割機橫向跨度有3m、4m、5m、6m等多種規格，均采用雙邊驅動，可根據用戶要求配置多把割炬，可配置成異型切割和抽條切割兩用。大大提高了生產效率，減少了分條時的熱變形.
數控與直條兩用
當需要把一塊鋼板切割成若干個直條時候，可以在數控切割機上配以直條割炬，能一次性把鋼板切割成多個直條，有效的提高切割效率，并且能使切割時直條兩側受熱均勻，避免產生較大的熱變形。基本配置
1、主機規格
4000mm
2、導軌長度
14000mm
3、數控火焰單割炬
2組（一主一副）
4、自動點火
1套
5、氣路管帶裝置
1套
6、縱向驅動方式
交流步進電機,齒輪齒條，或選配進口伺服電機
7、管路傳動方式
橫向拖鏈、縱向掛架
8、火焰切割機氣體
氧、乙炔（或氧、丙烷）
9、等離子切割機
選配
10、數控切割機系統
武漢華宇誠數控
11、直條割矩
2-11把（選配）
12、驅動系統/電機
國產步進或選配進口伺服
切割范圍
1、有效切割寬度
3200mm
2、有效切割長度
12500mm
切割指標
3、數控火焰切割機厚度
6-200mm
4、穿孔切割厚度
≤80mm
機器性能
5、割炬升降距離
150-230mm
6、整機運行速度
0-3500mm/min
7、切割誤差
≤±0.5mm
機床參數：
序號
項目名稱
基本配置
高配配置
1
主機機型
雙邊驅動
雙邊驅動
2
龍門機架
矩形方管回火噴砂
拼焊后回火噴砂
3
數控系統
上海方菱數控系統
上海方菱/進口系統
4
火焰割炬
無錫翔征
美資捷銳
5
電磁閥
CEME
CEME
6
伺服電機
國產步進
日本松下
8
減速機
蘇州漢弗瑞
日本新寶
9
編程套料軟件
武漢智格
選配國產或進口
10
縱、橫向拖鏈
國產
韓國肯泰特
11
繼電器
歐姆龍
歐姆龍
12
縱向?qū)к?/span>
U71Mn，24KG
U71Mn，38KG
13
等離子電源
國產/進口等離子電源
國產/進口等離子電源
數控直條火焰切割機是數控控制、精密機械傳動和燃?xì)馇懈罱Y(jié)合的完美體現。是一種高效，高精度、高可靠性的熱切割設備。其配置的機械裝置和燃?xì)饴?lián)合動作，由電腦控制，可按照?qǐng)D紙要求以編程的方式切割出各種形狀復雜的零件。并可選配本公司自行開發的CAD圖形直接轉換成為iSO代碼的軟件，免去了客戶繁瑣的編程工作。
數控火焰多頭直條切割機主要應用與鋼材市場切割下料、造船廠、鋼結構生產制作單位等等，一般來說如果要求切三個直條，就必須用四把割炬進行切割，同理如果要切割N個直條，就必須配備N+1個割炬，這樣就可以實現切割直條的同時也可以切割異型件。
